최고 클라스 간이전파암실구조 및 자동검사시설 [Wave랩]

2022/06/24

시설 : 간이 암실 자동 제어 타겟

마쓰시마 메저 테크는, 이번에 당사 부지내에 간이 전파 암실 구조의 대형 자동 검사 시설을 도입
센싱 사업에 대해 밀리파 레벨계의 개발을 목적으로 한, 새로운 연구동 「Wave 랩」을 건설하였습니다.

밀리파 레벨계의 제조 및 검사에 특화된 「Wave 랩」

밀리파 레벨계는 주파수의 높이와 높은 정밀도, 그 성능을 담보하기 위해 외란 반사의 영향을 미치지 않는 전용 검사 설비가 필요합니다.
이는 밀리파 레벨계가 최대 120m라는 장거리를 측정하는 능력을 가진 데서 유래해 최소 20m 정도의 거리를 장애물의 영향 없이 측정할 수 있는 환경이 없으면 정밀도 검증 및 평가가 어렵기 때문입니다.

만일 일반적인 공장 환경에서 20m의 측정거리를 확보하려고 했을 경우 사이드빔의 확대 8°(메인빔=방사=각 4°의 2배)에서 구하면 20m 도달 시 전파의 확대 직경이 약 2.8m인 장애물이 없는 공간이 필요합니다.
또한 다중반사를 방지하기 위한 잉여공간(전후 각 5m 정도)도 확보해야 하므로 측정환경으로서 세로 2.8m, 가로 2.8m, 길이 30m 정도의 공간을 확보해야 합니다.
그러나, 이러한 조건을 한정된 공장 환경에서 재현하는 것은 현실적으로 곤란하기 때문에, 퍼진 전파가 난반사하지 않고 흡수되는 환경(내벽이 전파 흡수체로 덮인 전파 암실 구조의 설비)이 필요합니다.

국내 최대 대형 자동검사 시설 'Wave랩'에서 만들어지는 밀리파 레벨계는 측정 정밀도 ±3mm의 고정밀도로 사용하시는 모든 고객에게 안심할 수 있는 성능을 제공합니다.

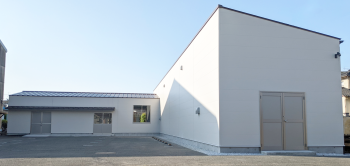

신연구동 [Wave 랩]

기존 설비와 신설비의 주요 내용 비교

완성품의 성능 보증에 기여하는 측정 설비 (비교표)

	기존설비	신설비	우위성
측정거리	6m	20m	최대급 전파암실과 동등한 측정거리에서 정밀도 검증을 할 수 있게 돼 제품의 신뢰성을 향상시킬 수 있습니다.
타켓판 정지정도	0.2%	0.1%이하	고정밀도로 타겟을 정지시킴으로써 재현성이 높은 평가시험을 보다 효율적으로 실시할 수 있고, 또한 안정적인 성능평가를 실시할 수 있습니다..
측정환경	오픈 스페이스	전파흡수체에 덮인 공간	공장의 내벽이나 철골, 기타 설비 등에 의해 일어나는 난반사를 막을 수 있고, 순수하게 기기가 발신하는 전파만을 무향 환경에서 계측할 수 있기 때문에 재현성을 가지고 정밀도의 평가, 검증을 실시할 수 있습니다.
